مكان المنشأ:
الصين
اسم العلامة التجارية:
ZK
إصدار الشهادات:
CE ISO Certification
رقم الموديل:
وفقا ل نموذج مختلف

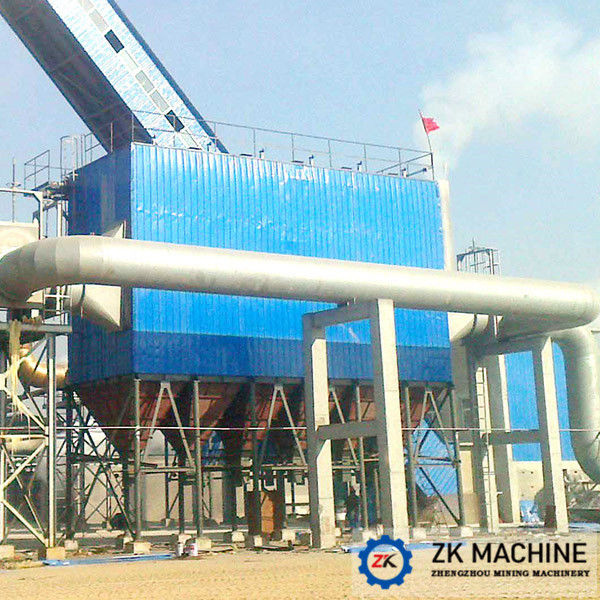

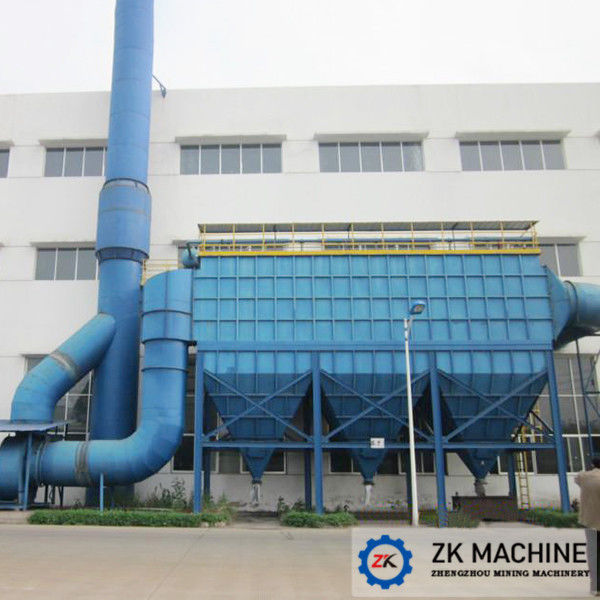

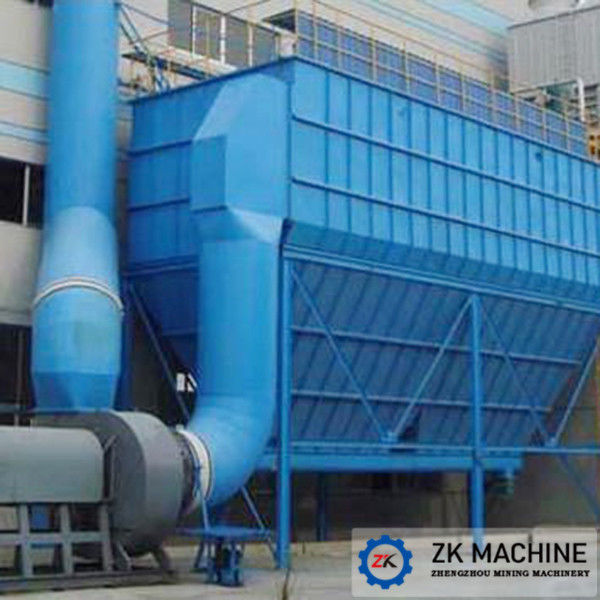

جامع غبار نبضي ذو كفاءة عالية وحقيبة طويلة ذات كفاءة عالية ومجمع غبار لتصفية كيس النبض من سلسلة ZL
مقدمة عن جامع الغبار النابض بالحقيبة الطويلة:
ZL series Long Bag Pulse Dust Collector هو نوع جديد وفلتر كيس عالي الكفاءة يتطور من مرشح كيس fpulse الحقيبة القصير الشائع.تتميز بميزات مثل حجم الهواء الأكبر ، وقدرة أقوى على تنظيف الغبار ، والكفاءة العالية ، والتشغيل السهل والصيانة وما إلى ذلك. وهي مناسبة لتنظيف الهواء المتربة وتجميع الغبار في صناعات مثل التعدين ، والبناء ، والكيمياء ، وما إلى ذلك.
تطبيقات مجمع الغبار بالنبض الكيس:
إنها مناسبة لتنظيف الهواء المليء بالغبار وتجميع الغبار في صناعات مثل التعدين والبناء والمواد الكيميائية وغيرها.
هيكل جامع الغبار النبضي بالحقيبة الطويلة:
يتكون مجمع الغبار ذو الكيس الطويل من سلسلة ZL بشكل أساسي من الصندوق العلوي ، الصندوق الأوسط ، دلو الرماد ، الأرجل الداعمة ، حقيبة الترشيح وجهاز النفخ ، جهاز تفريغ الرماد.ميزات هذا الهيكل هي:
1. الصندوق العلوي مقسم إلى آلاف الغرف.من أجل تحقيق الغبار والصيانة النظيفة خارج الخط ، تحتوي كل غرفة على صمام رفع واحد.
2. يتم التحكم في صمام التهوية الهوائي بواسطة أسطوانة الهواء.المزايا هي عملية حقيقية ، سرعة تشغيل / إيقاف سريعة ، دون أي تسرب للهواء.
3. بالمقارنة مع التركيب الأفقي ، فإن التركيب العمودي لصمام التهوية الهوائي أسهل أثناء الصيانة.
4. كيس الترشيح مقفل ذاتيًا ومختوم على فتحات اللوح بواسطة الحلقة المرنة على الكيس.هذا يمكن أن يضمن كثافة انبعاث منخفضة وسهل التركيب والاستبدال.
5. الأنبوب القصير للحقن المحسن يمكن أن يضمن أداء تنظيف غبار مثالي.
6. تم تجهيز حارس السلامة ومنصة المشي للصيانة الدورية.
إيجابياتنامن جامع الغبار النبضي لكيس التعدين:
1. يمكن لصمام رفع من النوع الرفيع المتقدم وجهاز تنظيف الغبار خارج الخط ضمان جمع الغبار بالكامل.
2. تصميم معقول لأنبوب تدفق الهواء بالتساوي وجهاز تفريغ قادوس الغبار.هذا يمكن أن يحل مشكلة تدفق الهواء غير المتكافئ لكل غرفة.
3. يمكن أن تكون الوسادة الهوائية ذات الحجم الأكبر مناسبة لكل من إمداد الهواء بالضغط العالي والضغط المنخفض.
4. يتم إعتماد نوع زيادة الزنبرك في الجزء العلوي من كيس الترشيح.لديها مزايا مثل أداء الختم الجيد ، واستبدال الأكياس بسهولة وسرعة ، واستبدال الكيس خارج مرشح الكيس.
5. يختلف تصميم كيس الترشيح باختلاف الصناعة والتطبيق.يتم زيادة معايير التصنيع تقريبًا.50٪ على أساس معيار الصناعة.
6. وادي النبض اللولبي adpots مواد خام عالية الجودة.لها عمر استخدام أطول للغشاء.
7. قدم نظام التحكم adpots تحكم.لديها 3 طرق تحكم: فرق الضغط والتوقيت واليدوي.يتم التحكم في الصمام غير المتصل والصمام النبضي وصمام تفريغ الرماد تلقائيًا بواسطة النظام.
مواصفات مجمع الغبار النبضي للكيس:
نوع الفرن | حجم الهواء (م 3) | سرعة الترشيح (م / دقيقة) | منطقة التصفية (م 2) | مقاومة المعدات (باسكال) | حجم الحقيبة (مم) | كمية الحقيبة | طريقة التنظيف |
ZM100 | 6000-7200 | 1-1.2 | 100 | 1200 | Φ130 | 100 | تنظيف النبض |
ZM120 | 7200-8840 | 1-1.2 | 120 | 1200 | Φ130 | 100 | تنظيف النبض |
ZM150 | 8000-10800 | 1-1.2 | 150 | 1200 | Φ130 | 100 | تنظيف النبض |
ZM200 | 12000-14400 | 1-1.2 | 200 | 1200 | Φ130 | 200 | تنظيف النبض |
زم 250 | 15000-18000 | 1-1.2 | 250 | 1200 | Φ130 | 200 | تنظيف النبض |
ZM300 | 18000-36000 | 1-1.5 | 300 | 1200 | Φ130 | 200 | تنظيف النبض |
زم 350 | 21000-42000 | 1-1.5 | 350 | 1200 | Φ130 | 200 | تنظيف النبض |
ZM400 | 24000-48000 | 1-1.5 | 400 | 1200 | Φ130 | 200 | تنظيف النبض |
زم 450 | 27000-54000 | 1-1.5 | 450 | 1200 | Φ130 | 200 | تنظيف النبض |
نموذج | PPC128-6 | PPC128-9 | PPC128-10 | PPC128-2 × 6 | PPC128-2 × 7 | PPC128-2 × 8 | |
حجم (م³ / ساعة) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | |
سرعة الهواء (م / دقيقة) | 1.2-2.0 (تختلف السرعة عند نقاط غبار مختلفة) | ||||||
منطقة الترشيح (㎡) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | |
منطقة الترشيح الصافية (㎡) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | |
رقم الحقيبة (كمبيوتر) | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | |
المقاومة (باسكال) | 1470-1770 | ||||||
ضغط ناقص (باسكال) | 7000 | ||||||
محتوى الغبار عند المدخل (g / m³) | 1300 ينًا | ||||||
انبعاث الغبار (g / m³) | ≤0.1 | ||||||
هواء مضغوط | الضغط (باسكال) | (5-7) × 105 | |||||
استهلاك الهواء | 3.6 | 5.4 | 6 | 7 | 8.3 | 9.5 | |
(م³ / دقيقة) | |||||||
صمام النبض | الكمية (كمبيوتر) | 12 | 18 | 20 | 24 | 28 | 32 |
بحجم | 2-1 / 2 | ||||||
صمام رفع | الكمية (كمبيوتر) | 6 | 9 | 10 | 12 | 14 | 16 |
الحجم (مم) | صمام Φ725 ، خزان الهواء 100 | ||||||
جهاز التفريغ YJD-26 | مخرج 300 × 300 مم سعة 24 م³ / ساعة | صمام رفرف مزدوج 305 × 915 | |||||
المسمار الناقل | نموذج | ضياء.Φ300 ، قدرة 21m³ / ساعة | غير متاح | ||||
ناقل الحركة | XWD2.2-5-1 / 43 ، قوة 2.2Kw | غير متاح | |||||
الشريحة الهوائية | شريحة الهواء 250 مم ، معدل التدفق 2.0m³ / ، الضغط 6860pa ، إذا تجاوز محتوى الغبار 700 جم / متر مكعب عند المدخل ، يجب مراعاة مرشح الكيس مع ناقل لولبي كبير. | ||||||
حجم الحقيبة والمواد | ضياء. × طولΦ130 × 3050 ، الوزن الإجمالي لباد البولي إيثيلين 450 جم / ، درجة الحرارة 120 ℃ | ||||||
منطقة العزل (㎡) | 125 | 196 | 205 | 223 | 247 | 262 | |
الوزن الإجمالي (تقريبًا) (كجم) | 24120 | 31680 | 34680 | 43920 | 52680 | 60000 | |
ملاحظة 1: صافي منطقة الترشيح تعني مساحة الغرفة الواحدة أثناء إزالة الغبار. | |||||||
2: يعتمد استهلاك الهواء المضغوط على توريد أنابيب الهواء المضغوط من محطة ضغط الهواء.يجب اعتبار الاستهلاك 1.3 مرة أكثر إذا تم توفير الإمداد بواسطة ضاغط هواء مستقل. |
