مكان المنشأ:
الصين
اسم العلامة التجارية:
ZK CORP
إصدار الشهادات:
SO,CE
رقم الموديل:
مرشح كيس النفاث النبضي

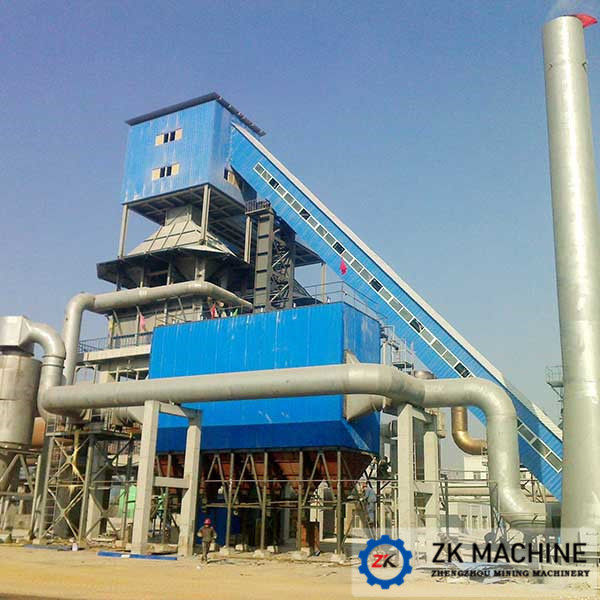

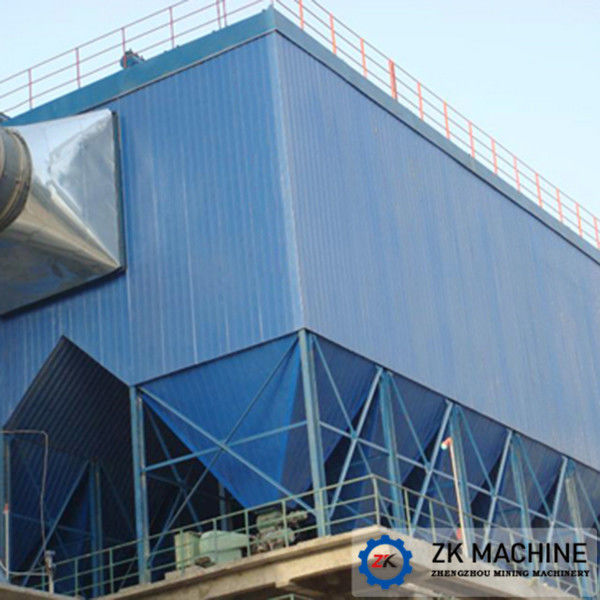

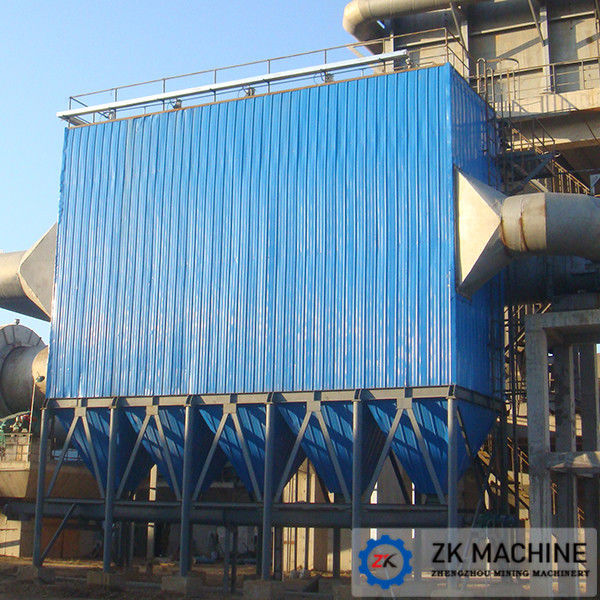

دفعة كيس تصفية جامع الغبار الاستخدام الصناعي مصنع الأسمنت مصنع المعادن
كيس جامع الغبار مرشحصفة مميزة:
1 ، معالجة حجم الهواء الكبير ، جمع الغبار بكفاءة عالية.
2 ، 1000g / Nm3 الهواء المغبر على ما يرام ، وبعد معالجة تركيز انبعاثات الغاز أقل من 50mg / Nm3. (لتلبية معيار الانبعاثات الأكثر صرامة حسب طلبك متاح)
3 ، استخدام نوع مدخل الهواء المعقول لتجنب الغبار الثانوي تحلق بشكل فعال.
4 ، لأنواع مختلفة من الأبخرة أو الغبار ، نستخدم مواد مختلفة من أكياس الفلتر لإشباع متطلبات الانبعاثات الخاصة.
5 ، كيس مرشح قفص مع فنتوري لتحسين كفاءة إزالة الغبار وحماية أكياس التصفية.
6 ، باستخدام صمام النبض المتقدم ، الأداء الموثوق به والعمر الطويل (يمكن استخدامه 1،000،000 مرة)
7 ، توقيت أو ضبط مقاومة النفخ التلقائي بواسطة جهاز التحكم PLC ، والذي يحتوي على استهلاك صغير للغاز ، وتنظيف السخام تمامًا وممتلكات موثوقة.
8 ، يمكن فحصها وصيانتها أثناء العمل ، مثل استبدال أكياس المرشح في غرفة منفصلة دون الإخلال بعملية المضيف.
مبدأ عمل مرشح كيس الغبار:
1. مفهوم إزالة الغبار الجديدة والمتقدمة.لا يوجد أنبوب هواء.يتم تجميع صمام النبض على جانب غلاف الغرفة أو أعلاها.لا حاجة لتفكيك وتجميع أنبوب الهواء عند استبدال الأكياس.
2. يتم تطبيق نبضة عالية الأداء لاستبدال العديد من النبضات الأصغر لتقليل الصيانة قدر الإمكان.
3. إزالة الغبار متعدد الغرف وخارج الخط.عمر طويل لكيس المرشح.سيقلل خزان الهواء من انخفاض الضغط الناتج عن المعدات.
4. متوفر للغبار عالي الكثافة الذي يحتوي على تجميع الهواء ، على سبيل المثال ، فاصل O-Sepa ، والذي يصل محتوى الغبار منه إلى 1000g / Nm3.
مواصفات مجمع الغبار مرشح الكيس:
نموذج | PPC128-6 | PPC128-9 | PPC128-10 | PPC128-2 × 6 | PPC128-2 × 7 | PPC128-2 × 8 | |
حجم (م³ / ساعة) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | |
سرعة الهواء (م / دقيقة) | 1.2-2.0 (تختلف السرعة عند نقاط الغبار المختلفة) | ||||||
منطقة الترشيح (㎡) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | |
منطقة الترشيح الصافية (㎡) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | |
رقم الحقيبة (كمبيوتر) | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | |
المقاومة (باسكال) | 1470-1770 | ||||||
ضغط ناقص (باسكال) | 7000 | ||||||
محتوى الغبار عند المدخل (g / m³) | 1300 ينًا | ||||||
انبعاث الغبار (g / m³) | ≤0.1 | ||||||
هواء مضغوط | الضغط (باسكال) | (5-7) × 105 | |||||
استهلاك الهواء | 3.6 | 5.4 | 6 | 7 | 8.3 | 9.5 | |
(م³ / دقيقة) | |||||||
صمام النبض | الكمية (كمبيوتر) | 12 | 18 | 20 | 24 | 28 | 32 |
بحجم | 2-1 / 2 | ||||||
صمام رفع | الكمية (كمبيوتر) | 6 | 9 | 10 | 12 | 14 | 16 |
الحجم (مم) | صمام Φ725 ، خزان الهواء Φ100 | ||||||
جهاز التفريغ YJD-26 | مخرج 300 × 300 مم سعة 24 م³ / ساعة | صمام رفرف مزدوج 305 × 915 | |||||
المسمار الناقل | نموذج | ضياء.Φ300 ، قدرة 21 م³ / ساعة | غير متاح | ||||
ناقل الحركة | XWD2.2-5-1 / 43 ، قوة 2.2Kw | غير متاح | |||||
الشريحة الهوائية | شريحة الهواء 250 مم ، معدل التدفق 2.0m³ / ، الضغط 6860pa ، إذا تجاوز محتوى الغبار 700 جم / متر مكعب عند المدخل ، يجب مراعاة مرشح الكيس مع ناقل لولبي كبير. | ||||||
حجم الحقيبة والمواد | Dia. × lengthΦ130 × 3050 ، الوزن الإجمالي لباد البولي إيثيلين 450g / ، درجة الحرارة 120 ℃ | ||||||
منطقة العزل (㎡) | 125 | 196 | 205 | 223 | 247 | 262 | |
الوزن الإجمالي (تقريبًا) (كجم) | 24120 | 31680 | 34680 | 43920 | 52680 | 60000 | |
ملاحظة 1: صافي منطقة الترشيح تعني مساحة الغرفة الواحدة أثناء إزالة الغبار. | |||||||
2: يعتمد استهلاك الهواء المضغوط على توريد أنابيب الهواء المضغوط من محطة ضغط الهواء.يجب اعتبار الاستهلاك 1.3 مرة أكثر إذا تم توفير الإمداد بواسطة ضاغط هواء مستقل. |
نموذج | حجم الهواء (م 3 / ساعة) | سرعة التصفية (م / دقيقة) |
منطقة التصفية (م 2) | رقم كيس الفلتر (قطعة) |
مقاومة (باسكال) |
تركيز الغبار (ز / م 3) |
منطقة طبقة العزل الحراري م 2 |
وزن (كلغ) |
32-3 | 6900 | 1.2-2.0 | 93 | 96 | 1470-1770 | <1000 | 26.5 | 2880 |
32-4 | 8930 | 124 | 128 | 34 | 4080 | |||
32-5 | 11160 | 155 | 160 | 41 | 5280 | |||
32-6 | 13390 | 186 | 192 | 48.5 | 6480 | |||
64-4 | 17800 | 248 | 256 | 70 | 7280 | |||
64-5 | 22300 | 310 | 320 | 94 | 9960 | |||
64-6 | 26700 | 372 | 384 | 118 | 11640 | |||
64-7 | 31200 | 434 | 448 | 142 | 13320 | |||
64-8 | 35700 | 496 | 512 | 166 | 15000 |
